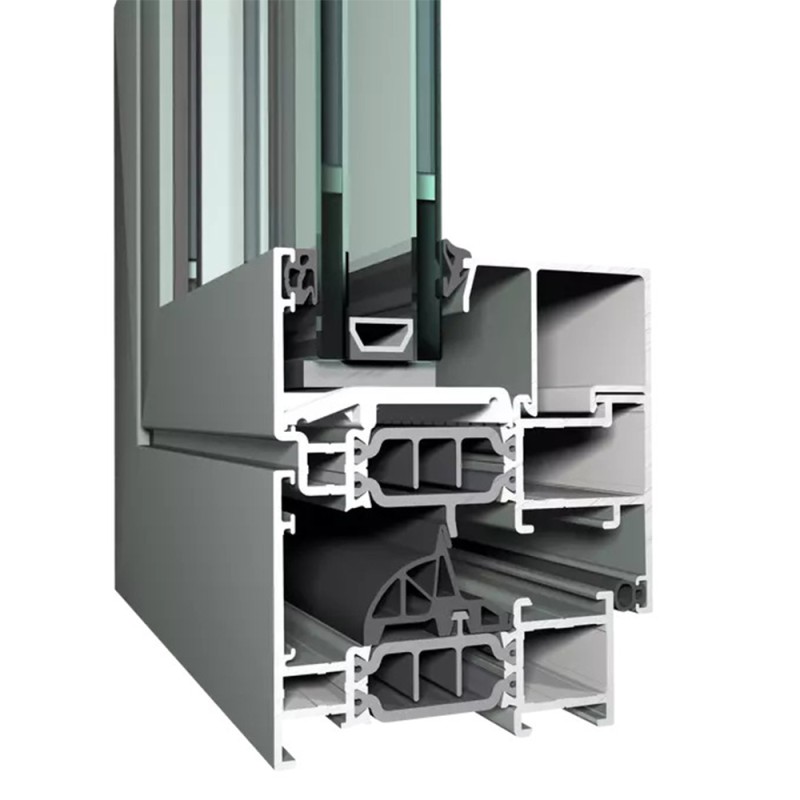

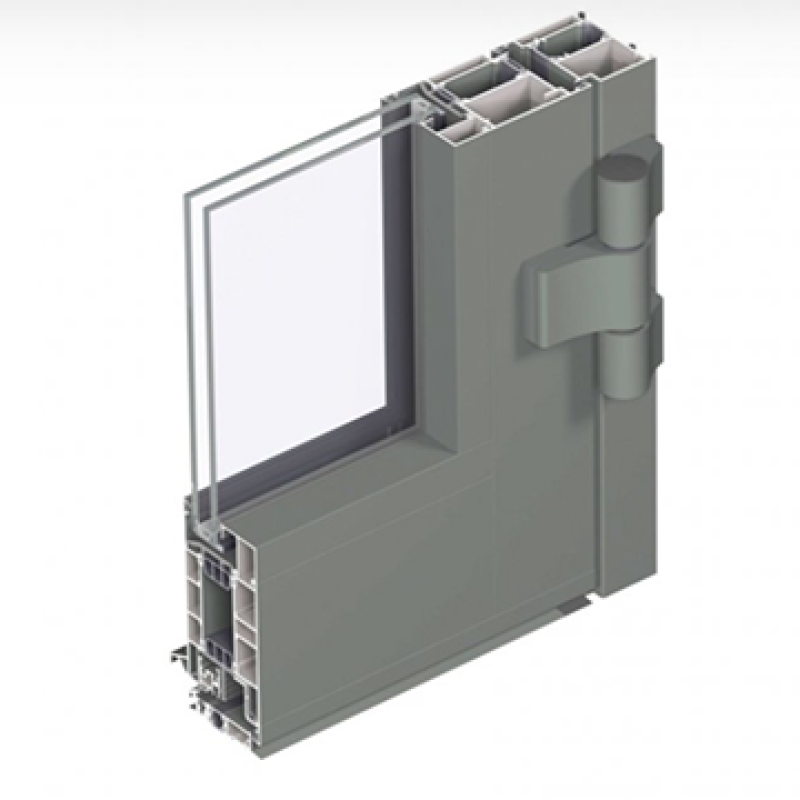

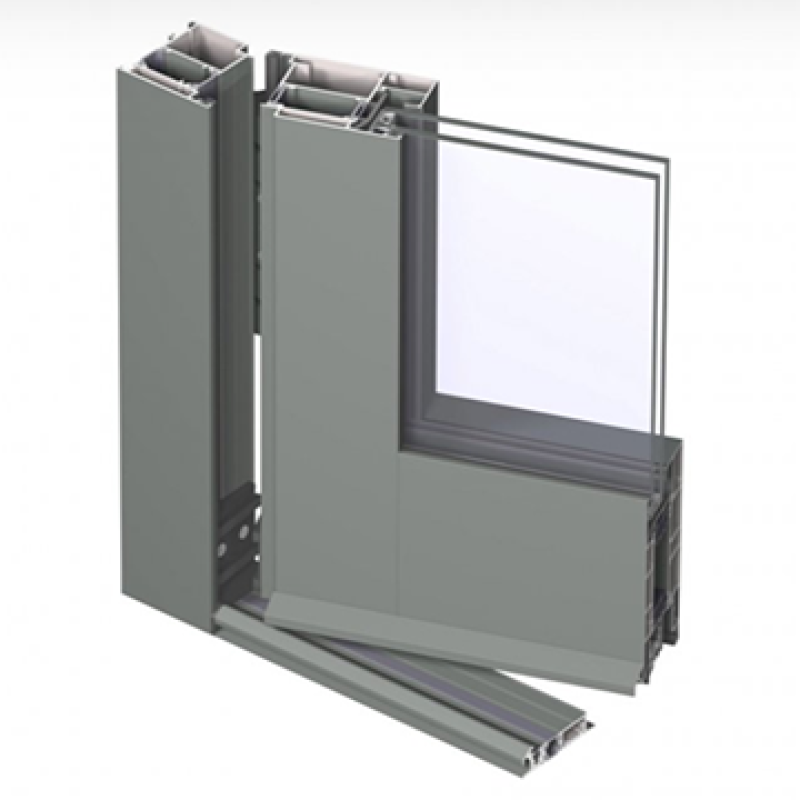

پنجره-Window CS 77

LedBim Category:

Window

LedBim Sub Category:

Opening Hinge

IFC classification:

Window

UNSPSC name:

Windows

UNSPSC code:

301716

Uniclass 1.4 Code:

JL10

Uniclass 1.4 Description:

Windows

Uniclass 2.0 Code:

PR-59-97

Uniclass 2.0 Description:

Windows

Uniclass 2015 Code:

Pr_30_59_98_02

Uniclass 2015 Description:

Aluminium window units

NBS Reference Code:

59-97

NBS Reference Description:

Windows

CSI MasterFormat 2014 Code:

08 51 13

CSI MasterFormat 2014 itle:

Aluminum Windows

OmniClass Number:

23-17 13 11 17

OmniClass itle:

Window Frames

CSI UniFormat II Code:

B2020

CSI UniFormat II itle:

Exterior Windows

Min. visible width frame: inward opening: 51 mm
Min. visible width vent: inward opening: 33 mm
Min. visible width frame-vent: inward opening: 89 mm
Min. visible width frame: outward opening: 17,5 mm
Min. visible width vent: outward opening: 76 mm
Min. visible width frame-vent: outward opening: 93,5 mm
Min. visible width -profile: 76 mm
Max. height vent: 2400 mm
Max. width vent: 1700 mm
Overall system depth frame: 68 mm
Overall system depth vent: 77 mm
Rebate height: 25 mm
Min. glass thickness: 4 mm
Max. glass thickness: 63 mm
Min. glass thickness vent: 4 mm
Max. glass thickness vent: 63 mm

Performance
Comfort
Air tightness max. test pressure: 4 (600 Pa)
Water tightness: 9A (600 Pa)
Wind load resistance: C4 (1600 Pa)

Safety
Burglar resistance: RC 2/WK 2, RC 3/WK 3
Fire resistance: EW 30

Energy
hermal insulation (Uf): 1.2 W/m²K
