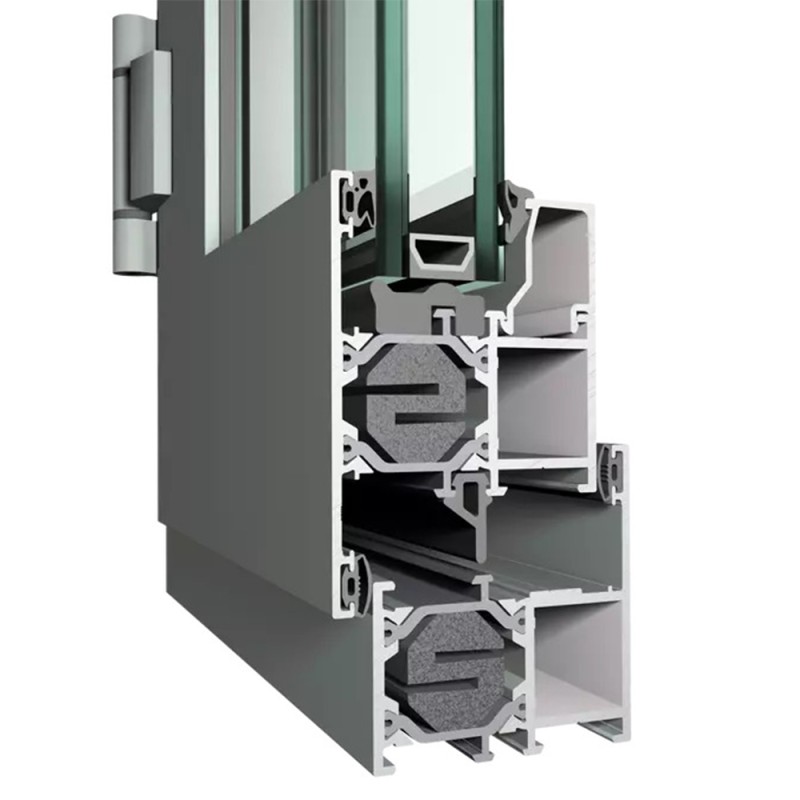

پنجره-Window Eco System 50

LedBim Category:

Window

LedBim Sub Category:

Opening Hinge

IFC classification:

Window

UNSPSC name:

Windows

UNSPSC code:

301716

Uniclass 1.4 Code:

JL10

Uniclass 1.4 Description:

Windows

Uniclass 2.0 Code:

PR-59-97

Uniclass 2.0 Description:

Windows

NBS Reference Code:

59-97

NBS Reference Description:

Windows

Min. Visible width frame: inward opening48 mm

Min. Visible width vent: inward opening30 mm

Min. Visible width frame-vent: inward opening86 mm

Min. Visible width frame: outward opening21 mm

Min. Visible width vent: outward opening73 mm

Min. Visible width frame-vent: outward opening99,5 mm

Min. Visible width -profile70 mm

Max. height vent2200 mm

Max. width vent1600 mm

Max. weight vent (element)120 kg

Overall system depth frame50 mm

Overall system depth vent59 mm

Rebate height22 mm

Min. Glass thickness12 mm

Max. Glass thickness32 mm

Min. Glass thickness vent4 mm

Max. Glass thickness vent32 mm

Performance

Comfort

Air tightness max. test pressure4 (600 Pa)

Water tightness9A (600 Pa)

Wind load resistanceC4 (1600 Pa)

Safety

Burglar resistanceRC 2/WK 2

Energy

hermal insulation (Uf)2,3 W/m²K
